quinta-feira, 13 de março de 2014

Revista CQ edição de Jan/Fev/Mar 2014 em português.

Revistas sobre eletrônica e radioamadorismo no Brasil, não sobrevivem. Nessa edição reportagens e textos muito interessantes, DXpedição - Ilhas São Pedro e São Paulo, Radioescotismo, Radioescutas, antenas, História da Hammarlund. Única revista sobre radioamadorismo, pessimamente divulgada, mas se você tiver interesse visite www.cqmagazine.com.br .



sábado, 8 de março de 2014

Malásia em 10 metros.

Nada como fazer aquele DX "chorado", e ser contestado modo fonia por um rádio-operador na Malásia. Tomara que esse envie (tenho quase certeza que enviará) o cartão QSL. Tive experiência nada agradável com um colega da Índia, por carta queria, além de US$ para enviar o cartão QSL uma Lamborghini abastecida e apartamento com três dormitórios em Miami. Enviei carta, e o endereço não foi localizado, uma tristeza!

domingo, 22 de dezembro de 2013

Previsão de Propagação entre dois pontos

Parecendo ser mais preciso que outros recursos disponíveis, aqui vai uma colaboração de PY3APY o qual efetuou contato em 15m com VK2AAF (origem desse link), Brian. O link Indica as melhores bandas e horários para conseguir um QSO com uma determinada região.
Você fica intrigado por que utilizando sistemas irradiantes idênticos (antena, altura, polarização, equipamento, potência, etc...) temos reportagens de sinais diferentes?, Então verifique no link http://www.voacap.com/prediction.html, Bons DX.



sábado, 21 de dezembro de 2013

RSP-4 Acessório do Hickok 6000

RSP-4 é um acessório que permite expandir o conjunto de soquetes original do Medidor de Válvulas Hickok 6000 onde faltam dentre outros o soquete de 4 pinos e assim permitir o teste de válvulas antigas. O modelo Hickok 6000A, era fabricado com esse conjunto na cor grená.



O RSP-4 da figura recentemente adquirido torna o 6000, que já estava restaurado, muito mais completo e valioso. Para utilizá-lo, faz-se necessário remover a base original e plugar o acessório num soquete interno do medidor.

sábado, 12 de outubro de 2013

Instalando Rádio Uniden VHF Marítimo

Aproveitando o calor que fez ontem (quinta-feira/11/10/2013) instalei no barco de um amigo uma unidade Uniden VHF Solara Marítimo. Trata-se de um transceptor 1/25Watts com todos os recursos para operação marítima e homologado pela Anatel. O trabalho foi facilitado por que a antena já estava instalada e apresentou R.O.E. aceitável.



domingo, 25 de agosto de 2013

T100+ Analisador de impedâncias

É um instrumento fabricado pela Times Technology (HK) http://www.timestechnology.com.hk/index.html e serve para medir impedância complexa nas frequências de VHF e UHF. Isso é realizado, injetando um sinal de RF no dispositivo a ser testado, através de uma porta SMA, medindo a amplitude e fase do sinal de RF refletido. A amplitude e fase refletidas são calibradas com padrão industrial com a utilização do método, Open/Short/Load (OSL). O T100+ pode operar de 100 a 170MHz (VHF) e de 400 a 470MHz (UHF) com passos mínimos de 25 KHz.


Pode ser operado remotamente através de um PC e através de um software gratuito desenvolvido pelo grupo da CZCube e disponível no link http://www.czcube.org/en/results/t100utility.html você pode plotar os gráficos de SWR, Diagramas de Smith, perda de retorno e  impedância complexa (R+jX) através de uma porta serial (cabo USB), conforme ilustram as figuras:

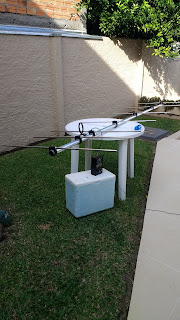

T100+ conectado ao NB

Software da CZCube

segunda-feira, 29 de julho de 2013

Dipolo encurtado para 80m - passo a passo

Com os recursos que dispomos hoje, ficou mais fácil projetar e construir uma antena. No nosso caso um dipolo encurtado (com dois indutores) para a banda de 80 metros com frequência central fc=3.75MHz.
Supondo que o terreno disponível tenha uma das medidas 28,0 metros vamos instalar uma antena com um comprimento de aproximadamente 26,0 metros (A).

Conforme o Handbook ARRL de 1991 - cap.6-6 ao encurtarmos um dipolo devemos:
1. Manter o comprimento A o maior possível. Quanto mais reduzirmos essa dimensão o rendimento da antena diminuirá.
2. Afastar ao máximo a carga L do centro do dipolo.

Utilizando o programa de simulação de antenas Mmana disponível na internet teremos a seguinte grade:


Chegando ao seguinte resultado, A=26,6m, B=7,43m e C=5,87m.

O cálculo do indutor será realizado através de outro programa, CalcBob o qual definirá os dados construtivos da bobina.


Através do Mmana obteremos também o diagrama de irradiação para o dipolo para uma altura de 17,0 metros


e sua respectiva curva de ROE:



Conclusão: Alguns ajustes deverão ser realizados na antena após ser instalada, deixe sempre uma sobra de fio (1,5 ou 2,5 mm²) de aproximadamente 40cm nos isoladores. A antena poderá ser instalada como V invertido (se a dimensão do terreno for menor). Como não há magia negra nesse assunto, não espere o mesmo rendimento de um dipolo com as medidas de meia-onda pois qualquer encurtamento, tem o seu preço.


sexta-feira, 5 de julho de 2013

Dois novos Beacons de propagação


Robert, N7CZ colocou no ar dois novos beacons (balizas) de propagação nas coordenadas DN47im, Great Falls Montana - USA.
Os beacons estão atualmente operando em local temporário nas bandas de 6m (50.065MHz) e 10m (28.269MHz) N7CZ/B. Para afinar essa importante ferramenta de propagação ele solicita que ao escutá-los seja enviado um relatório de recepção em http://www.n7cz.com/?page_id=380

Texto: site QRZ.com, Ham Radio Headlines.
